Rétro-conception d'une pipe d'admission
- Geoffrey Tordoir
- 15 févr. 2017
- 1 min de lecture
Le service que nous proposons permet de reproduire à l'identique des pièces qu'il n'est plus possible de retrouver sur le marché via des techniques de rétro ingénierie. Le cas pris en exemple dans cet article est la rétro-conception d'une pipe d'admission.
La pipe d'admission est préparée pour être digitalisée à l'aide d'un scanner 3D haute précision.

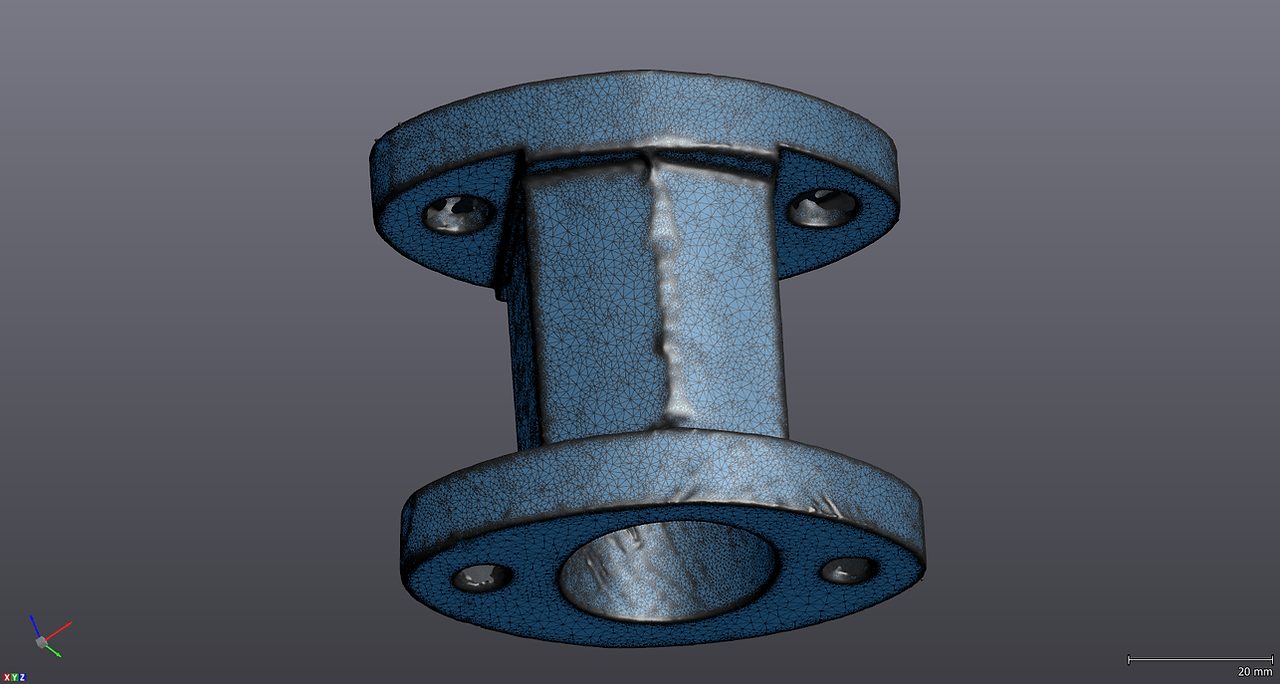

Le scan 3D de la pièce permet d'obtenir un fichier reprenant l'ensemble des mesures. Ce fichier ne peut pas être utilisé directement pour usiner la pièce, une phase de reconstruction dans un logiciel de conception assistée par ordinateur est nécessaire.
La pièce est redessinée dans le logiciel de CAO sur base du scan. Cette phase permet d'apporter les modifications désirées à la pièce (mise à l'échelle, ajout d'éléments, comblage de l'usure du modèle original, réparation du modèle, fusion de plusieurs parties si la pièce était en plusieurs morceaux, ... )
Une fois le fichier redessiné à l'ordinateur, la pipe d'admission est imprimée en cire à l'aide d'une imprimante 3D.
Après avoir été imprimée en 3D, un moule a été réalisé autour de la pipe d'admission. Un passage au four permet de faire fondre la cire et d'éliminer la matière du moule. La pièce est ensuite coulée en aluminium dans ce moule.
Une fois coulée en aluminium, la pipe d'admission a été usinée afin de retirer le surplus de matière (masselottes, évents,...)
